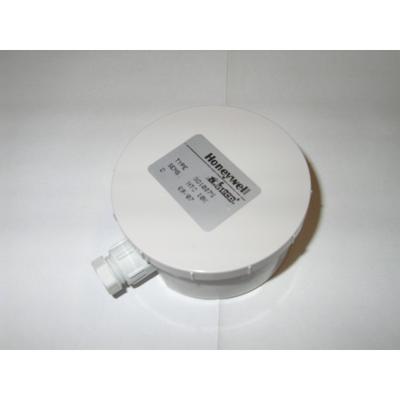

COSMOGAS Külső hőmérséklet érzékelő

COSMOGAS külső hőmérséklet érzékelő beépített időjárásfüggő vezérléshez

A külső hőmérséklet érzékelőt az épület ÉSZAKI vagy ÉSZAKKELETI külső falán, a talajtól 2 - 2,5 méter magasságban kell elhelyezni. Többszintes épületek  setén kb. a második emelet közepénél kell elhelyezni. Nem szabad ablakok, ajtók, szellőzők kivezetése fölé, vagy közvetlen erkélyek, ereszcsatornák alá helyezni. Ne vakolja be a külső hőmérséklet érzékelőt. Ne helyezze olyan falra ahol nincsen eresz, azaz nem védett az esőtől. Amennyiben olyan falra kerül, amely még vakolás előtt áll, a megfelelő vastagsággal kell telepíteni, vagy vakoláskor le kell szerelni. A külső hőmérséklet érzékelő csatlakoztatása a következőképpen
történik:
1.- használjon kétfázisú vezetéket, minimum 1.5 mm² keresztmetszettel, amely a kazánt a külső hőmérséklet érzékelővel összeköti. A megengedett maximális vezetékhossz 20 méter. Az ezt meghaladó hosszaknál, 100 méterig, használjon árnyékolás földeléssel ellátott árnyékolt kábelt;
2.- csatlakoztassa a kábelt a  „SE” gyorscsatlakozóba;
3.- csatlakoztassa a kétfázisú kábel másik végét a külső hőmérséklet érzékelőhöz.

Az alábbi típusokhoz:

COSMOGAS MYdens 15B
COSMOGAS MYdens 15C
COSMOGAS MYdens 24B
COSMOGAS MYdens 24C
COSMOGAS MYdens 24P
COSMOGAS MYdens 34B
COSMOGAS MYdens 34C
COSMOGAS MYdens 34P
